No domínio dos sistemas construtivos com eficiência energética, os sistemas de ventilação com recuperação de calor (HRV) ganharam popularidade significativa. Desempenham um papel crucial na manutenção da qualidade do ar interior, minimizando ao mesmo tempo o consumo de energia. Um dos principais componentes de um sistema HRV avançado é o economizador de água quente. Como fornecedor de economizadores de água quente, estou entusiasmado em saber como esses dispositivos funcionam em um sistema de ventilação com recuperação de calor.
Os princípios básicos dos sistemas de ventilação com recuperação de calor
Antes de explorarmos o economizador de água quente, vamos entender brevemente o conceito de sistema de ventilação com recuperação de calor. Um sistema HRV é projetado para trocar calor entre o ar fresco que entra e o ar viciado que sai. Num edifício típico, uma grande quantidade de energia é utilizada para aquecer ou arrefecer o ar que entra para corresponder à temperatura interior. Um sistema HRV recupera uma parte significativa do calor do ar de exaustão e o transfere para o ar fresco que entra. Isto reduz a energia necessária para condicionar o ar de entrada, levando a poupanças substanciais de energia e a contas de serviços públicos mais baixas.
O sistema consiste em dois fluxos de ar principais: o fluxo de ar fornecido, que traz ar fresco externo, e o fluxo de ar de exaustão, que expele o ar viciado do interior. Um trocador de calor está no centro do sistema HRV, facilitando a transferência de calor entre essas duas correntes de ar.
O que é um economizador de água quente?
Um economizador de água quente é um dispositivo de troca de calor integrado ao sistema de ventilação com recuperação de calor. Funciona em conjunto com o permutador de calor principal do sistema HRV para aumentar ainda mais a eficiência energética. O princípio básico de um economizador de água quente é capturar o calor residual do ar de exaustão e usá-lo para pré - aquecer a água em um sistema de água quente.
O economizador de água quente é normalmente instalado no duto de exaustão do sistema HRV. À medida que o ar quente e viciado do edifício passa pelo economizador, entra em contacto com uma série de tubos ou serpentinas que contêm água fria. O calor é transferido do ar de exaustão para a água nas tubulações, fazendo com que a temperatura da água suba. Esta água pré - aquecida pode então ser utilizada para diversos fins, como abastecimento de água quente sanitária ou aquecimento ambiente.
Como funciona um economizador de água quente?
Processo de transferência de calor
O funcionamento de um economizador de água quente baseia-se nos princípios da transferência de calor. Existem três modos principais de transferência de calor: condução, convecção e radiação. Num economizador de água quente, a convecção e a condução são os principais modos de transferência de calor.
Quando o ar quente de exaustão entra no economizador, ele flui sobre a superfície dos tubos ou serpentinas que contêm água fria. O calor do ar de exaustão é transferido para a superfície externa dos tubos por convecção. A convecção ocorre quando as moléculas de ar em movimento entram em contato com a superfície do tubo e transferem sua energia térmica.
Assim que o calor atinge a superfície externa dos tubos, ele é conduzido através do material do tubo até a água em seu interior. Os tubos metálicos são bons condutores de calor, permitindo que o calor passe rapidamente para a água. À medida que a água absorve o calor, sua temperatura aumenta.
Componentes do sistema
Um economizador de água quente típico consiste em vários componentes principais:
- Bobinas do trocador de calor: São os canos ou serpentinas que transportam a água fria. Eles são projetados com uma grande área de superfície para maximizar o contato entre o ar de exaustão e a água, facilitando a transferência eficiente de calor.
- Dutos de ar: O ar de exaustão é conduzido através das condutas de ar até ao economizador de água quente. Os dutos são projetados para garantir um fluxo de ar suave e uniforme sobre as serpentinas do trocador de calor.
- Entrada e saída de água: A água fria entra no economizador pela entrada de água e a água pré - aquecida sai pela saída de água. Válvulas e medidores de vazão são frequentemente instalados para controlar a vazão da água.
- Isolamento: Para evitar a perda de calor, o economizador de água quente é normalmente isolado. Isto ajuda a manter a eficiência do processo de transferência de calor e garante que a água pré - aquecida retém o seu calor ao sair do economizador.
Integração com o Sistema HRV
O economizador de água quente está integrado no sistema HRV de forma a não perturbar o funcionamento normal do permutador de calor principal. Na maioria dos casos, o economizador é instalado a jusante do permutador de calor principal na conduta de exaustão.
O trocador de calor principal do sistema HRV primeiro transfere o calor do ar de exaustão para o ar fresco que entra. Após esta troca de calor inicial, o ar de exaustão ainda contém uma quantidade significativa de calor residual. O economizador de água quente capta o calor restante e utiliza-o para pré - aquecer a água.
Esta integração permite uma utilização mais abrangente do calor residual no ar de exaustão. A energia que de outra forma seria desperdiçada é agora aproveitada para aquecer água, reduzindo a procura da fonte de aquecimento primária, como uma caldeira ou um esquentador.
Benefícios de usar um economizador de água quente em um sistema HRV
Economia de energia
Um dos benefícios mais significativos da utilização de um economizador de água quente num sistema HRV é a poupança de energia. Ao pré-aquecer a água com o calor residual do ar de exaustão, a quantidade de energia necessária para aquecer a água até a temperatura desejada é reduzida. Isto pode levar a poupanças substanciais nas contas de energia, especialmente em edifícios com elevada procura de água quente.
Impacto Ambiental
A redução do consumo de energia também tem um impacto ambiental positivo. Ao utilizar menos energia proveniente de fontes de aquecimento baseadas em combustíveis fósseis, a pegada de carbono do edifício é reduzida. Isso contribui para uma operação mais sustentável e ecologicamente correta.
Eficiência do sistema aprimorada
O economizador de água quente aumenta a eficiência geral do sistema de ventilação com recuperação de calor. Permite um aproveitamento mais completo do calor residual do ar de exaustão, tornando o sistema mais eficaz na redução do consumo de energia.
Calor Relacionado - Componentes de Recuperação
Existem outros componentes de recuperação de calor relacionados ao economizador de água quente. Por exemplo, oTrocador de calor de exaustãoé outro dispositivo importante no processo de recuperação de calor. Pode ser utilizado em conjunto com o economizador de água quente para otimizar ainda mais o processo de recuperação de calor. O trocador de calor de exaustão transfere calor do ar de exaustão para outro meio, como um refrigerante ou um fluido secundário, que pode então ser usado para diversas aplicações de aquecimento ou resfriamento.
OEconomizador de Vapor na Caldeiratambém é relevante. Ele foi projetado para recuperar o calor dos gases de combustão de uma caldeira e utilizá-lo para pré - aquecer a água de alimentação. Isto pode melhorar a eficiência da caldeira e reduzir o consumo de combustível.
Por que escolher nossos economizadores de água quente

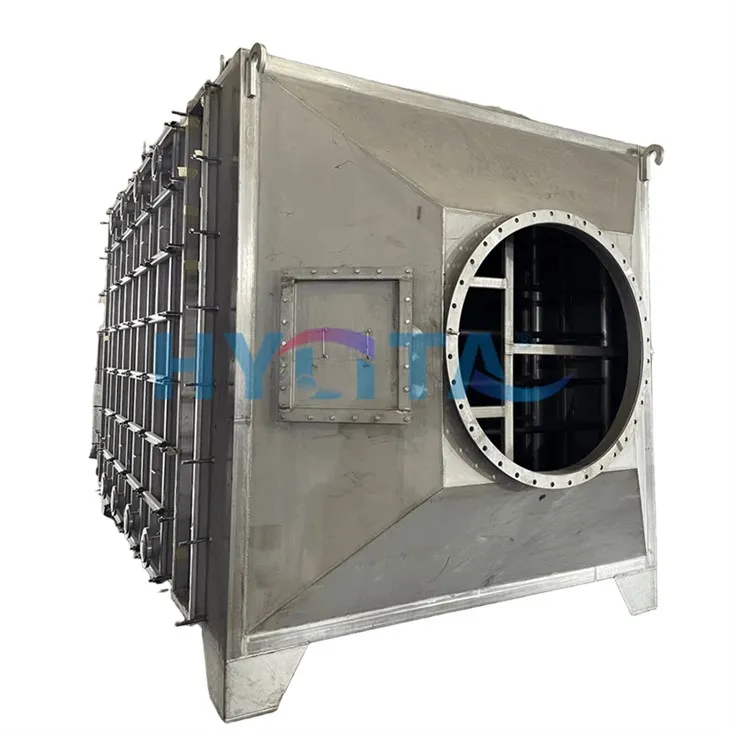

Como fornecedor deEconomizadores de água quente, oferecemos produtos de alta qualidade projetados para atender às necessidades específicas de diferentes aplicações. Nossos economizadores de água quente são feitos de materiais duráveis e projetados para máxima eficiência.
Contamos com uma equipe de engenheiros experientes que podem fornecer suporte técnico e assistência na instalação e operação de nossos produtos. Também oferecemos soluções personalizadas para garantir que os nossos economizadores de água quente sejam perfeitamente integrados no seu sistema de ventilação com recuperação de calor existente.
Contate-nos para compras
Se está interessado em melhorar a eficiência energética do sistema de ventilação com recuperação de calor do seu edifício, os nossos economizadores de água quente são uma excelente escolha. Convidamos você a entrar em contato conosco para compras e discussões adicionais. Nossa equipe está pronta para esclarecer suas dúvidas e fornecer informações detalhadas sobre nossos produtos.
Referências
- Manual ASHRAE de sistemas e equipamentos HVAC.
- Princípios e aplicações de transferência de calor por Frank Kreith e Raj M. Manglik.
- Energia - Projeto de Edifício Eficiente: Um Guia Prático por David C. Crawley.
